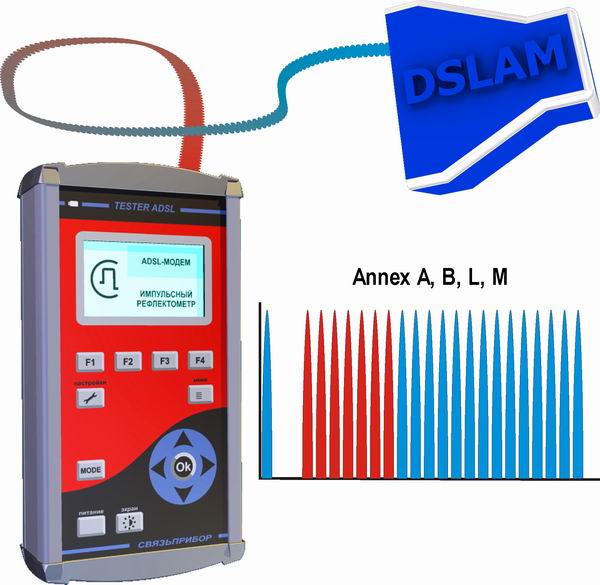

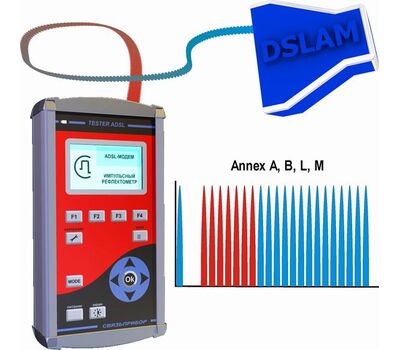

Анализатор TESTER ADSL с рефлектометром

ADSL анализатор с рефлектометром и интернетом.

Настройка на любые стандарты: ADSL / ADSL2/ ADSL2+, Annex A, B, L, M.

• Проверка скорости линии
• Параметры соединения
• Анализ ошибок
• Связь с компьютером USB-порт
• Память 445 ADSL протоколов

Рефлектометр:

• Локализация повреждений
• Хранение РФГ и передача на ПК
• Анализ рефлектограмм на ПК
• Память 1000 РФГ, сравнение РФГ.

Интернет функции 4F+

• MODEM - доступ к WEB-интерфейсу
• WAN ping - Ping удаленных хостов
• WEB link - работа с Интернетом и IPTV

Металлический корпус защищает анализатор от внешних помех
Функциональный чехол (на фото слева и внизу) заказывается отдельно

Интегральные параметры соединения
• SNR
Отношение сигнал/шум

• Attn
Затухание в линии

• Pwr
Мощность передатчика

• Max
Максимально достижимая скорость передачи

• Rate

Интегральные значения скорости в восходящем и нисходящем потоках


Графические параметры соединения с числовыми данными по каждому каналу:

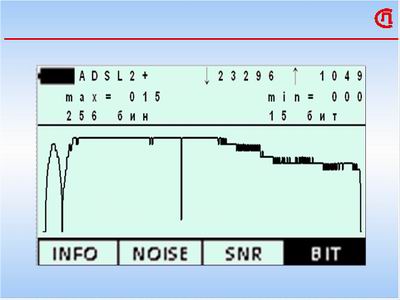

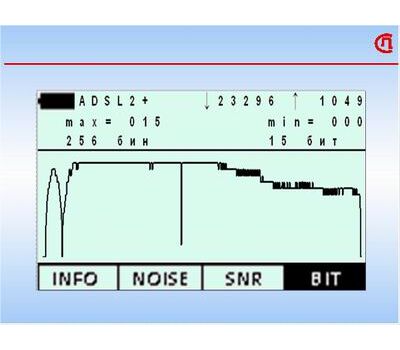

• BIT – побиновая характеристика скорости
• NOISE – шум в каждом канале (бине)
• SNR – сигнал/шум в каждом канале (бине)

АНАЛИЗ ОШИБОК
Нередки ситуации, когда увеличение на стороне провайдера скорости на порту, приводит к уменьшению фактической скорости обмена. Абонент жалуется на «медленный интернет». При этом интегральные характеристики соединения однозначно указывают на увеличившуюся «реальную» скорость обмена. В этой ситуации не обойтись без анализа количества ошибок и потерь.

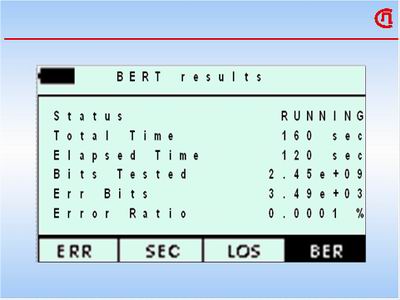

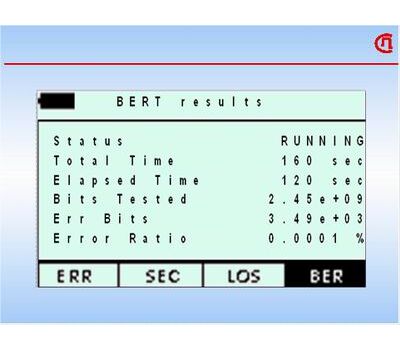

BIT ERROR TEST

• Status
Состояние: RUNNING – тест выполняется, NOT RUNNING – тест завершен

• Total Time
Время проведения теста

• Elapsed Time
Прошедшее время

• Bits Tested
Количество переданных бит

• Err Bits
Количество ошибочных бит

• Error Ratio
Соотношение Error/Tested

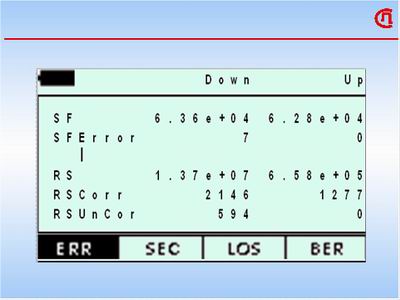

Счетчик ошибок
• SF
Общее количество суперфреймов

• SFError
Количество ошибок в Super Frames (ошибки CRC)

• RS
Общее количество кодовых слов Рида-Соломона

• RSCorr
Количество кодовых слов Рида-Соломона с ошибками, которые удалось исправить

• RSUncorr
Количество кодовых слов Рида-Соломона с ошибками, которые НЕ удалось исправить


Секунды с ошибками  комментарии
• EFS
Количество секунд, свободных от ошибок

• UAS
Количество секунд неготовности канала

• AS
Количество секунд готовности канала

• ES
Количество секунд, пораженных ошибками

• SES
Количество секунд, несколько раз пораженных ошибками

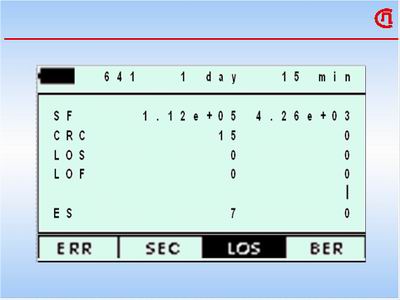

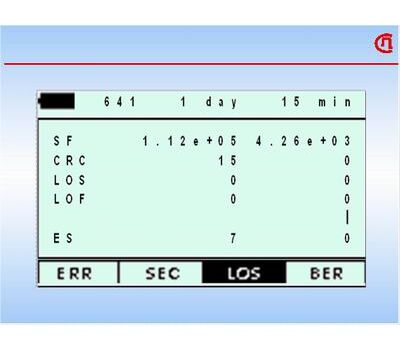

Сводное: потери и ошибки
• SF
Общее количество суперфреймов

• CRC
Количество ошибок контрольной суммы CRC

• LOS
Секунды потери сигнала

• LOF
Секунды потери цикловой структуры сигнала

• ES
Количество секунд, пораженных ошибками


Технические характеристики рефлектометра:
Диапазоны измеряемых расстояний - 40 м – 5 км

Перекрываемое затухание - не менее 80 дБ

Амплитуда зондирующего импульса - не менее 10 В

Выходное сопротивление - 120 Ом

Диапазон установки коэффициента укорочения - 1 – 7

Интернет функции 4F+

• MODEM - доступ к WEB-интерфейсу маршрутизатора через WEB-браузер. Имеется возможность настроить WAN-соединение, сохранить настройки, восстановить заводские и установить предварительно сохраненные на РС настройки. Доступны следующие типы сетевых протоколов и режимов инкапсуляции (типы WAN-соединения):
• PPP over ATM (PPPoA)
• PPP over Ethernet (PPPoE)
• MAC Encapsulation Routing (MER)
• IP over ATM (IpoA)
• Bridging

• WAN ping - Ping удаленных хостов прямо с прибора через ADSL-соединение.
Используется тип соединения, настроенный в режиме MODEM

• WEB link - РС через Ethernet разъем прибора работает с Интернетом и IPTV через ADSL-соединение.
Используется тип соединения, настроенный в режиме MODEM
