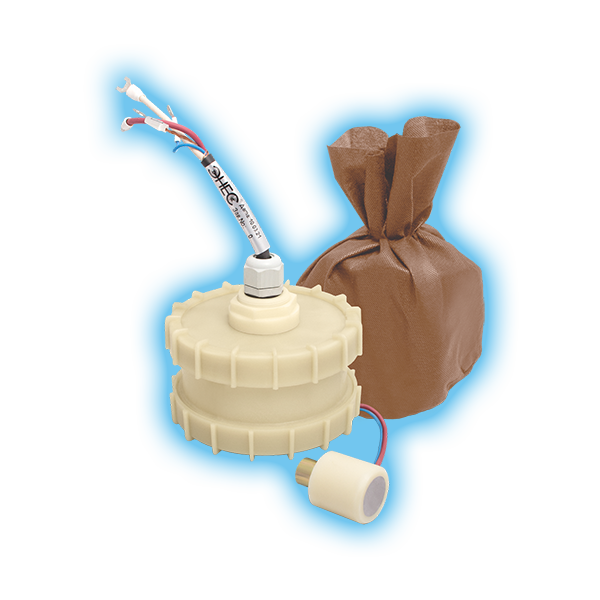

Электрод сравнения цинк-сульфатный неполяризующийся с гелевым электролитом длительного действия ГЭС-ЦС

Электроды ГЭС-ЦС предназначены для измерения суммарного потенциала в подземных условиях (под днищем стальных резервуаров), в морской воде и воде с солесодержанием не менее 0,5%. Совместно с датчиками потенциала измеряется поляризационный потенциал (без омической составляющей) методом отключения вспомогательного электрода по ГОСТ 9.602. Электроды устанавливаются стационарно с выводом проводников в контрольно-измерительный пункт (КИП) или ковер.

• Может использоваться в любых средах, включая сухие и агрессивные
• Расположение датчика потенциала не требует ориентации относительно трубопровода при установке.
• Соединительный кабель может быть заключен в экранирующую оплетку для устранения влияния электромагнитных полей, создаваемых внешними источниками.
• Не требует зарядки или калибровки
• Оснащен керамической мембраной, предупреждающей от высыхания или загрязнения ионами хлоридов и сернистого водорода
• Выбор рабочей поверхности вспомогательного электрода (ВЭ) – 100мм2 или 625мм2 и толщины ВЭ – от 1,5 мм до 5мм
• Обладает высокой стойкостью к механическим воздействиям
• Комплектуется кабелем в зависимости от требуемого срока службы (15 лет, 30 лет, 40 лет)

Для получения расширенной информации о скорости и глубине коррозийных процессов рекомендуется комплектовать ЗГАНС ГЭС-ЦС Блоками пластин-индикаторов БПИ-2 и/или Индикаторами коррозионных процессов ИКП и/или Сенсорами скорости коррозии ССК, конструктивно закрепленными на корпусе.

• Переходное электрическое сопротивление не более 10 кОм
• Собственный потенциал электрода (без мешка с наполнителем) в водопроводной воде по отношению к образцовому хлорсеребрянному электроду 100 ± 20 мВ*
• Собственный потенциал электрода (в мешке с наполнителем) в 3% водном растворе NaCl по отношению к образцовому хлорсеребрянному электроду* -975 ± 10 мВ*
• Стандартная длина соединительного кабеля, 5 000 мм**
• Масса, при стандартной длине кабеля не более 2,3 кг
• Срок службы не менее 25 лет *При температуре жидкости +25оС. При температуре жидкости, отличной от +25оС следует выполнить расчет температурной поправки в соответствии с формулой, указанной в разделе 3 руководства по эксплуатации.

**Длина кабеля может быть увеличена по требованию заказчика.
