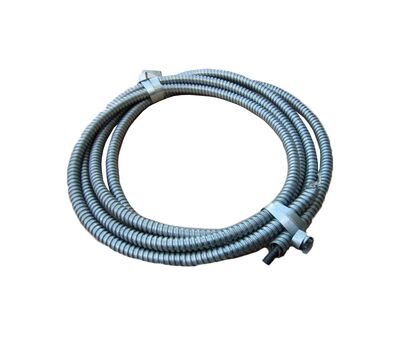

Гибкие валы проволочные ВС-БЛ-10 (с ленточной броней)
Валы гибкие проволочные с ленточной броней серии ВС-БЛ предназначены для передачи движения между деталями, оси вращения которых расположены так, что осуществить жесткую связь между ними невозможно, или в тех случаях, когда в процессе работы взаиморасположение осей изменяется.

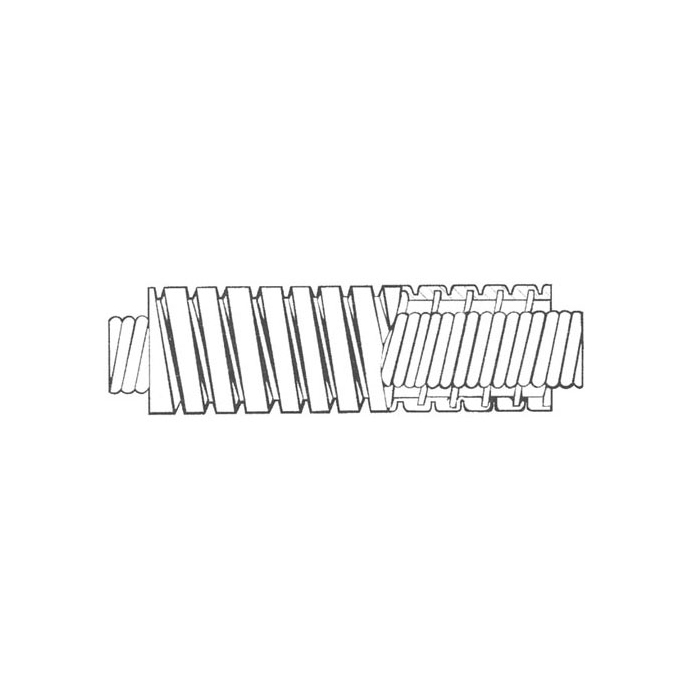

Гибкий проволочный вал состоит из нескольких рядов последовательно навитых друг на друга слоев стальной углеродистой. Первый, считая от центра, слой проволоки навивается на центральную проволоку-сердечник, который может быть извлечен из вала или оставлен внутри него.
Конструктивно гибкий вал похож на многозаходную многослойную винтовую пружину кручения с плотно прилегающими друг к другу витками и слоями. Смежные слои имеют противоположные направления навивки. Направление вращения вала должно быть таким, чтобы при передаче вращающего момента пружина, образующая наружный слой, закручивалась.
Гибкие проволочные валы изготавливаются правого и левого вращения из стальной углеродистой пружинной проволоки.
Вал правого вращения – гибкий проволочный вал, внешний слой которого стремится уменьшить свой диаметр при закручивании вала по часовой стрелке, если смотреть со стороны привода.
Вал левого вращения – гибкий проволочный вал, внешний слой которого стремится уменьшить свой диаметр при закручивании вала против часовой стрелки, если смотреть со стороны привода.

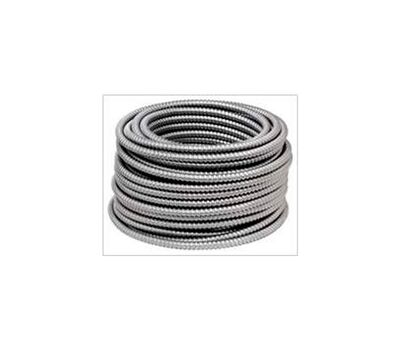

Гибкие валы проволочные поставляются как отрезками определенной длины, так и цельным длинным отрезком. Хранить и транспортировать валы необходимо в положении с максимальным радиусом изгиба. Гибкие валы отгружаются при поставке отрезками в виде связки, при поставке цельными отрезками большой длины – в бухтах.
В комплект поставки входят:
- вал гибкий проволочный ТУ 22-178-02-90 – 1шт.;
- броня ленточная ТУ 22-178-03-90 – 1шт.
Примечание: по заказу потребителя производится поставка только валов или только брони.
Основные параметры и размеры гибких проволочных валов
| Обозначение типоразмера вала | Диаметр вала, мм | Наибол. крутящий момент, передав-й прямым валом, Н*м (кгс*см) | Удел. угол закручивания вала, рад/Н*м2, не более | Наименьший эксплуатац. радиус при изгибе, м | Масса 1м вала кг, не более | ||
| пр. вращ-я | лев. вращ-я | номин. | пред. откл | ||||
| ВС-10 | ВС-10Л | 10,0 | +0,1 | 1,96 (20,0) | 0,56 (3,2) | 0,200 | 0,49 |
Полный средний ресурс работы валов с броней должен быть не менее 45 млн. оборотов.
Полный установленный ресурс работы валов с броней должен быть не менее 23 млн. оборотов.
Основные параметры и размеры броней
| Обозначение брони | Наимен. внутр. диаметр брони, мм | Наибол. наружный диаметр брони, мм | Уплотнение | Наимен. эксплуатац. радиус изгиба, мм | Наибол. осевая нагрузка, Н (кгс) | Масса 1 м, кг, не более |
| БЛ-10 | 13,5 | 21,2 | асбестовое | 200 | 1960(200) | 0,90 |
| БЛ-12 | 16,5 | 26,0 | 250 | 1,10 | ||
| БЛ-16 | 21,0 | 30,5 | 300 | 2450(250) | 1,70 | |
| БЛ-20 | 25,0 | 35,0 | 350 | 2,05 | ||
| БЛ-25 | 30,5 | 42,0 | 375 | 3430(350) | 2,65 | |
| БЛ-30 | 36,0 | 48,5 | 400 | 3,26 |
Брони изготавливаются из ленты холоднокатаной по ГОСТ 503-81 с цинковым покрытием.
