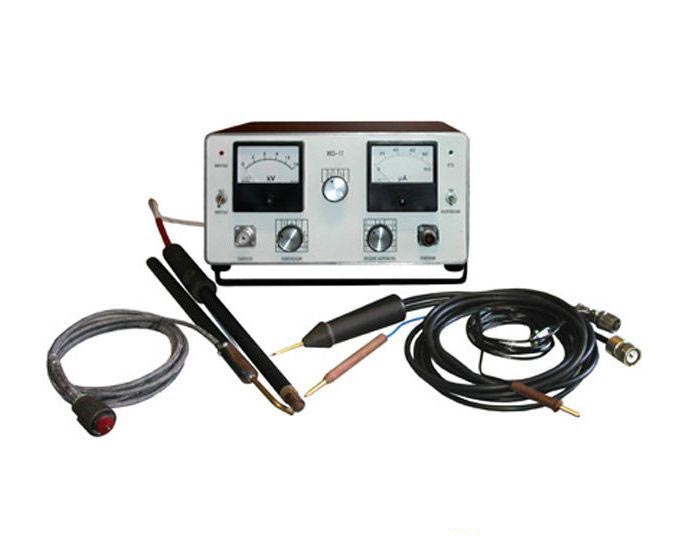

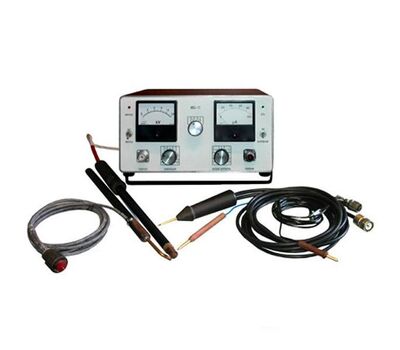

Искатель витковых замыканий ИВЗ-17

Универсальный прибор для испытания витковой и корпусной изоляции всех типов обмоток электрических машин переменного и постоянного тока напряжением до 10 кв ивз-17

Предлагаемая модификация прибора ИВЗ-17 смонтирована на современной элементной базе, обеспечивающей их работу при отыскании витковых и корпусных замыканий любого типа электрических машин напряжением до 10 кВ. Это машины постоянного и переменного тока любых размеров и мощности, а также генераторы различных типов.

Применение:
производство, ремонт, профилактическая проверка и изготовление отдельных обмоток электрических машин.

Назначение:
испытание витковой и корпусной изоляции, определение наличия и места замыкания, обрыва провода обмотки, поверка правильности межсекционных соединений.
Испытание витковой и корпусной изоляции обмоток роторов турбогенераторов (без бандажей) и определение места повреждения
Испытание витковой изоляции отдельных шаблонных секций (до укладки в паз) машин переменного и постоянного тока
Испытание витковой и корпусной изоляции и определение места повреждения при полных и неполных (с большим переходным сопротивлением) замыканиях на корпус обмоток якорей машин постоянного тока с уравнителями
Испытание катушек электрических аппаратов и машин без сердечника
Испытание витковой и корпусной изоляции мелких и средних якорей машин постоянного тока
Испытание витковой изоляции статоров электрических машин со всыпной обмоткой
Испытание витковой и корпусной изоляции полюсных катушек машин переменного и постоянного тока, насаженных на полюс, и отдельных катушек
Испытание витковой изоляции статорных секций высоковольтных электрических машин (до укладки в статор и после укладки в статор до пайки обмотки)
Принцип действия ИВЗ

Принцип действия прибора — импульсный. Генератор импульсов работает по принципу заряд-разряд высоковольтного конденсатора. Конденсатор заряжается от напряжения высоковольтного трансформатора и разряжается либо на испытуемую обмотку, либо на обмотку повышающего трансформатора.

Длительность генерируемых импульсов определяется емкостью высоковольтного конденсатора и индуктивностью испытуемой обмотки. В зависимости от типа испытуемой обмотки длительность меняется от 10 мкс до 200 мкс.

Электрическая схема прибора разделяется на силовую и измерительную части. Измерительная часть разделяется на две схемы: схему индикации виткового замыкания по напряжению и схему индикации виткового замыкания по току, протекающему через испытуемую обмотку.

Варианты испытаний изоляции:
Обмотка полюсов (после насадки на полюс) машин постоянного и переменного тока.
Статорные обмотки высоковольтных машин переменного тока (до 6 кВ)..
Обмотка крупных и средних якорей постоянного тока с уравнителями.
Обмотка мелких и средних якорей постоянного тока без уравнителей и всыпная обмотка, уложенная в пазы статора.
Обмотка ротора турбогенератора (без бандажей).
Отдельные шаблонные секции (до укладки в пазы) и полюсные катушки (до насадки на полюс) машин переменного и постоянного тока.

Сменные приспособления

В зависимости от метода возбуждения испытательного напряжения и типа испытуемой обмотки разработаны 5 сменных приспособлений к прибору:
Электромагнитные скобы
Стержневой электромагнит
Устройство с двумя электромагнитами
Двойные щупы
Высоковольтный щуп (для ИВЗ-17)

Основной состав сменных приспособлений:
- двойные щупы
- высоковольтный щуп (для ИВЗ-17)

По согласованию дополнительно поставляются:
- электромагнитные скобы
- стержневой электромагнит
- устройство с двумя электромагнитами (для ИВЗ-17)

Технические характеристики:
