Ключ трубный цепной КЦН-1

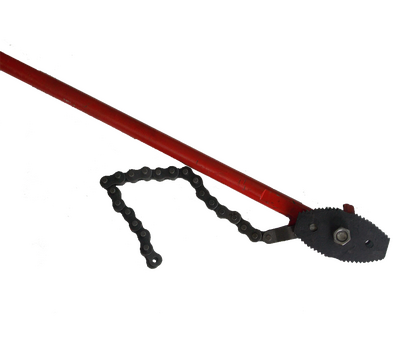

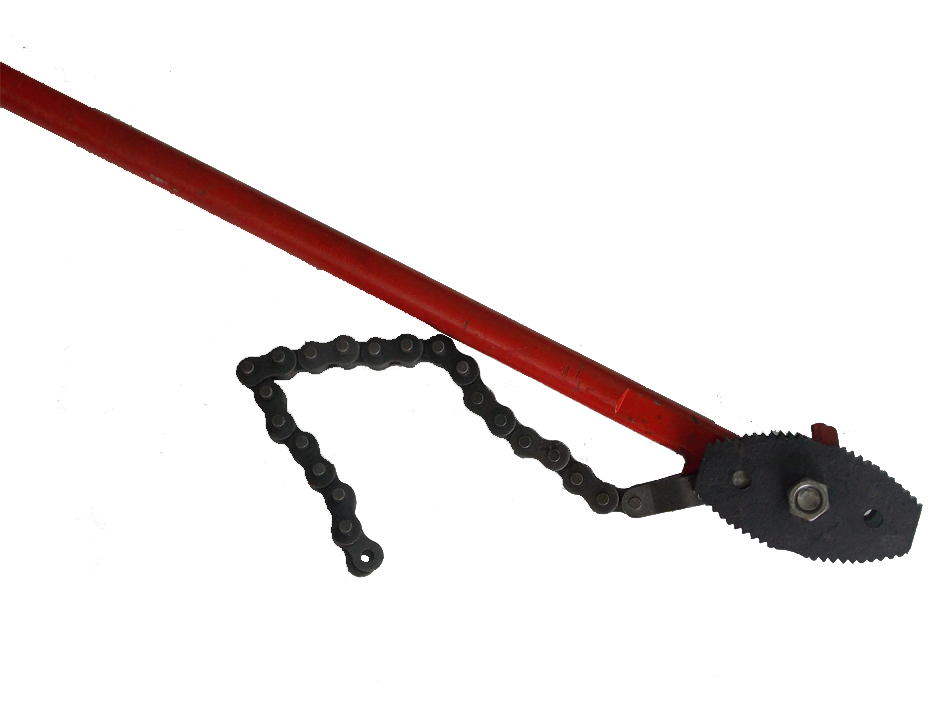

Ключ цепной КЦН-1 предназначен для захватывания и вращения труб различных диаметров ручным способом в процессе их свинчивания и развенчивания.

Ключ цепной КЦН-1 предназначен для работ во всех макроклиматических районах по ГОСТ 16350, категория размещения 1 по ГОСТ 15150.

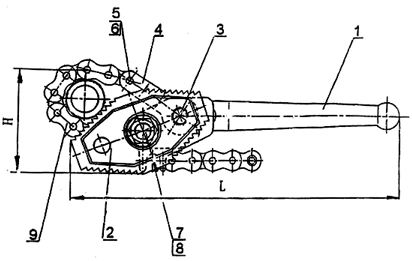

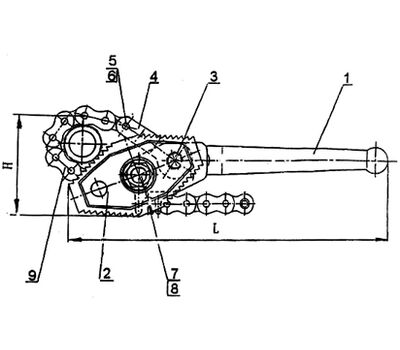

Устройство ключа цепного КЦН-1 состоит из рукоятки (1), щек (2), пальца начального звена (3), звена начального (4), пальца (5), втулки (6), болта (7), гайки (8), цепи (9).

Подготовка к работе ключа цепного КЦН-1

Перед началом работы необходимо проверить :
- исправность ключа цепного КЦН-1 в целом и его составных частей;
- состояние зубьев;
- соответствие типоразмера ключа и трубы;
- состояние цeпи. Его крепление с пальцем начального звена;
- прохождение цепи между щек и фиксирование захватом;
- вращение звеньев цепи, звена начального на пальце начального звена.

Смазать цепь ключа цепного КЦН-1 тонким слоем «Литол-24» ГОСТ 21150.

Порядок работы цепным ключом КЦН-1

При работе ключом КЦН-1 цeпь накидывается на отвинчиваемую (завинчиваемую) трубу и втулкой цепи надевается на выступы захвата.
При нажиме на конец рукоятки зубьями щек врезаются в трубу, цепь натягивается и производится отвинчивание (завинчивание) трубы.
Для снятия ключа цепного КЦН-1 с трубы повернуть цепной ключ КЦН-1 так чтобы цепь прослабилась и снять цeпь с выступов на захвате.

Указание мер безопасности при эксплуатация ключа цепного КЦН-1

Эксплуатация ключа цепного КЦН-1 и меры по технике безопасности должны соответствовать РД 08-20-98 «Правилам безопасности в нефтяной и газовой промышленности», утвержденным Госгортехнадзором РФ.

Запрещается использование ключа цепного КЦН-1 при превышение максимального допустимого усилия на конце рукоятки, указанного в таблице.
Звенья цeпи должны свободно (от усилия руки), без заеданий, вращаться на пальце начального звена. Цепь должна свободно проходить между щек и фиксироваться захватом.

Строго использовать типоразмер ключа цепного в соответствии с размером трубы.

Техническиехарактеристики
