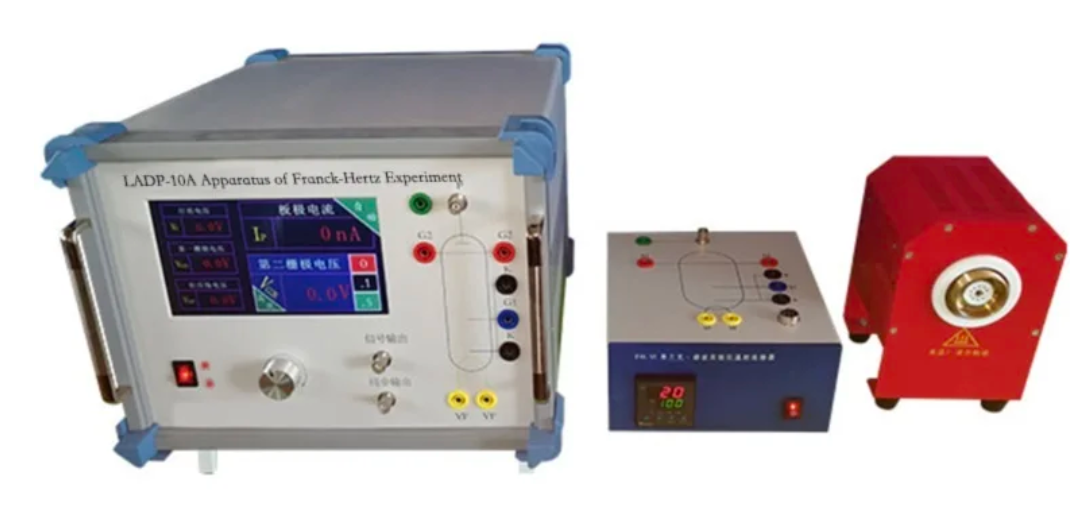

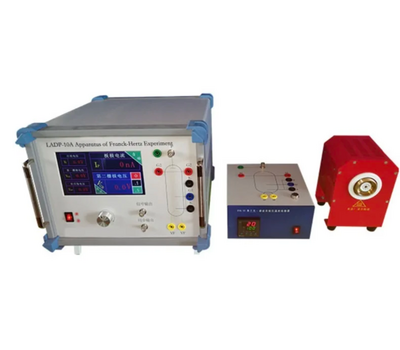

Лабораторный стенд LADP-10A Опыт Франка - Герца (Ртутная трубка)

Данная установка позволяет студентам получить подробную информацию об энергетических уровнях атомов и освоить навыки проведения физических экспериментов.

Поддерживается синхронная передача данных в формате текстового файла (.txt), что позволяет проводить последующий анализ данных с помощью компьютерного программного обеспечения.

Эксперименты:
1. Изучение принципа действия и методики работы с экспериментальной установкой Франка-Герца (с ртутной трубкой).
2. Измерение первого потенциала возбуждения атома ртути для подтверждения существования дискретных энергетических уровней атома.
3. Изучение влияния напряжения накала, температуры печи и задерживающего (обратного) напряжения на результаты эксперимента.
4. Измерение высокоэнергетических возбужденных состояний атома ртути для углубления понимания структуры энергетических уровней.
5. Измерение потенциала ионизации атома ртути.
Описание:
1) Тестер Франка - Герца (ртутная трубка)
2) Адаптер контроля температуры
3) Печь для нагрева ртутной трубки
4) Соединительные провода
5) Напряжение накала (VF)
6) Задерживающее напряжение (VG2A)
7) Напряжение между первой сеткой и катодом (VG1K)
8) Напряжение между второй сеткой и катодом (VG2K)
9) Диапазон измерения микротоков
10) Дисплей
11) Ртутная трубка Франка - Герца
12) Нагревательная печь
13) Питание
14) Интерфейс
15) Выходы
Технические характеристики:
1) -
2) -
3) -
4) -
5) 0 ~ 6,5 В, плавно регулируемое.
6) 0 ~ 15 В, плавно регулируемое.
7) 0 ~ 12 В, плавно регулируемое.
8) 0 ~ 65 В.
9) 0 ~ 1000 нА, автоматическое переключение диапазона, точность ± 1%.
10) 7-дюймовый сенсорный ЖК-экран. Одновременно отображает четыре группы параметров напряжения и измеренного тока. Поддерживает переключение между автоматическим и ручным режимами измерения касанием экрана. Разрешение дисплея: 800 × 480.
11) Габариты цилиндра — диаметр 18 мм, высота 50 мм.
12) В нагревательной печи используется режим кондуктивного нагрева на основе ПТК-элементов и интеллектуальный ПИД-регулятор температуры, что обеспечивает высокую скорость нагрева и остывания, точный контроль температуры (± 1°C) и рабочую мощность 300 Вт.
13) 220 В, 50 Гц.
14) USB-интерфейс для синхронной передачи данных в формате текстового файла (txt).
15) Сигнальный выход (BNC) и выход синхронизации (BNC) можно подключить к внешнему осциллографу для отображения характеристических кривых

Лабораторный стенд поставляется в упаковочных кейсах с ложементом, методическим описанием, комплектом крепёжных элементов, набором для чистки оптики и инструментами.
