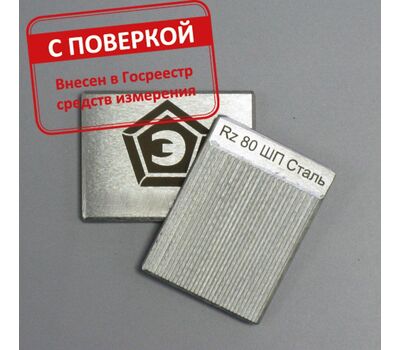

Образец шероховатости
Образцы шероховатости поверхности (сравнения) – это образцы, имеющие известные параметры шероховатости. Под шероховатостью поверхности понимается совокупность неровностей, образующих ее рельеф. Образцы шероховатости (ОШС) получают определенным способом обработки - расточкой, точением, фрезерованием, строганием, шлифованием, полированием и т.д. Материал образцов – сталь, медь, алюминий, титан, латунь и другие металлы. Общие технические условия для эталонов шероховатости определены ГОСТ 9378. Образцы шероховатости можно купить виде наборов или по отдельности.
Образцы шероховатости являются профессиональным инструментом и служат для оценки шероховатости поверхностей, полученных тем или иным способом обработки, путем сравнения – визуально и на ощупь. Образцы применяются на машиностроительных, ремонтных и других предприятиях для экспресс оценки шероховатости на рабочих местах и в лабораториях службы ОТК.
Образцы шероховатости входят в обязательный перечень оборудования для аттестации лаборатории НК по визуальному методу, а так же в табель технической оснащенности лабораторий контроля качества ПАО «Транснефть». Параметры и характеристики шероховатости определяются в соответствии с ГОСТ 2789, обозначения шероховатости поверхностей - по ГОСТ 2.309. Методика поверки образцов шероховатости регламентируется МИ 1850. Протокол поверки образцов шероховатости можно скачать здесь. Образцы шероховатости входят в область аккредитации метрологической службы НТЦ «Эксперт» (образец сертификата) оказывающей услуги по контролю шероховатости. При необходимости проведения комплексного неразрушающего контроля, можете ознакомиться с услугами штатной лаборатории НК.
Количественно шероховатость оценивают следующими параметрами:
- Ra — среднее арифметическое отклонение профиля;
- Rz — высота неровностей профиля по десяти точкам;
- Rmax — наибольшая высота неровностей профиля.
В следующей таблице перечислены основные способы обработки образцов их обозначения и параметры.
| Способ обработки | Форма образца | Фото образца | Параметр шероховатости Ra , мкм 1 |
| Шлифование периферией круга (ШП ШЦ ШЦВ) | Плоская Цилиндрическая выпуклая Цилиндрическая вогнутая | 0,050; 0,100; 0,200; 0,400; 0,800; 1,600; 3,200 | |
| Шлифование торцовое (ШТ) | Плоская | ||
| Шлифование чашеобразным кругом (ШЧ) | Плоская | ||
| Фрезерование цилиндрическое (ФЦ) | Плоская | 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 | |
| Фрезерование торцовое (ФТ) | Плоская | ||
| Фрезерование торцовое перекрещивающееся (ФТП) | Плоская | ||
| Точение (Т) | Цилиндрическая выпуклая | 0,4; 0,8; 1,6; 3,2; 6,3; 12,5 | |
| Расточка (Р) | Цилиндрическая вогнутая | ||
| Точение торцовое (ТТ) | Плоская | ||
| Строгание (С) | Плоская | 0,8; 1,6; 3,2; 6,3; 12,5; 25,0 | |
| Дробеструйная обработка (ДС) | Плоская | 0,2; 0,4; 0,8; 1,6; 3,2; 6,3; 12,5; 25,0 | |
| Пескоструйная обработка (ПС) | Плоская | ||
| Полирование (ПП ПЦ) | Плоская Цилиндрическая выпуклая | 0,0125; 0,025; 0,050; 0,100; 0,200 | |
| Ручное опиливание (РО) | Плоская | Rz 80; 40; 20; 10; 5; 2,5 | |
| Электроэрозионная обработка (Э, EDM) | Плоская | Ra 0,63; 1,25; 2,5; 5; 10 | |
| Литье (Л) | Плоская | - |
1Базовая длина определяется по ГОСТ 9378 для каждого номинального параметра Ra в зависимости от способа обработки
Комплект поставки:
- Образец шероховатости
- Упаковка
- Паспорт
- Сертификат о калибровке собственной метрологической службы (по заявке)
