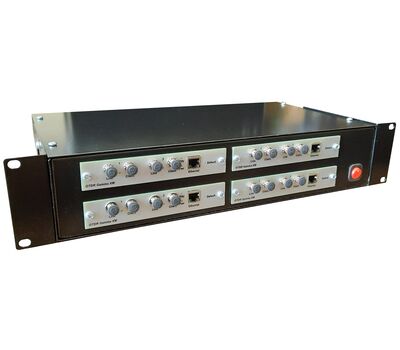

Оптический многоканальный рефлектометр GammaXM

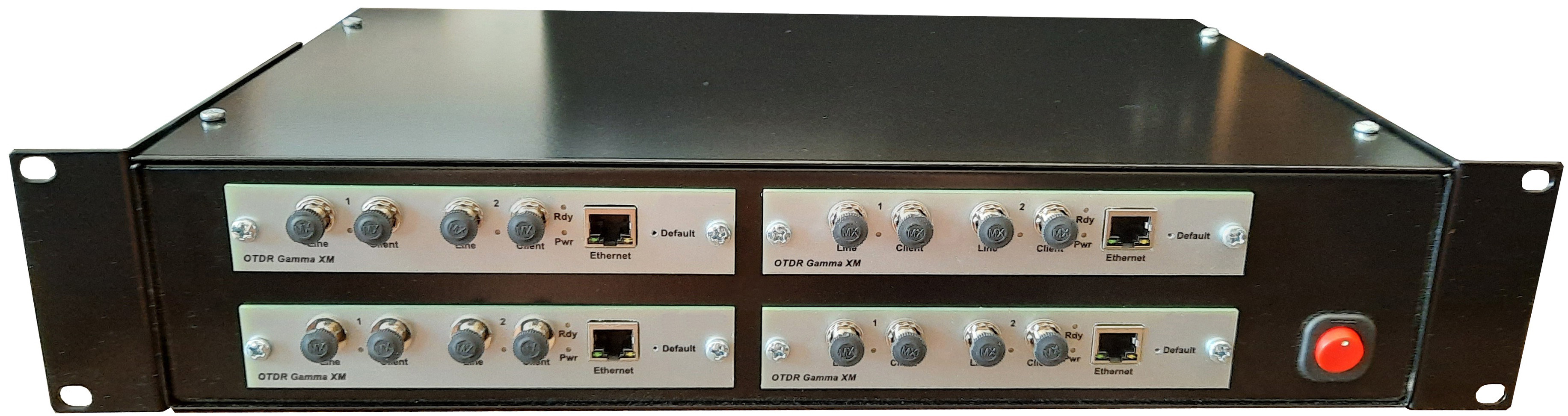

OTDR GammaXM - это восьмиканальный оптический рефлектометр для систем мониторинга. Прибор предназначен для стационарной установки в узлы сети и выполнен в корпусе типоразмера 2U, специально для размещения в 19-дюймовую стойку.
Прибор состоит из четырех сменных модулей OTDR. Каждый модуль двуканальный (для измерения двух разных волокон) и оснащен интерфейсом Ethernet для удаленного управления.
Таким образом существует возможность "горячей" замены модуля OTDR, без потери работоспособности всей системы. Управление прибором(модулями) а так же проведение измерений осуществляется по протоколу TCP/IP. Настройка сетевой конфигурации сменных модулей осуществляется через встроенный WEB-интрефейс.
Предлагается два варианта оптической конфигураций для сменных модулей:
- для мониторинга светлых волокон (LF - Light Fiber)
- для мониторинга темных волокон (DF - Dark Fiber)
Таблица сменных модулей OTDR GammaXM
| модуль | измеряемое волокно | длина волны OTDR | рабочие длины волн | диапазон рабочих длин волн |
| 1310 LF | светлое | 1310 | 1550 | C, L, (DWDM) |
| 1625 LF | светлое | 1625 | 1310+1550 | O, E, S, C, L, (DWDM) |
| 1550 DF | темное | 1550 | - | - |
| 1310 DF | темное | 1310 | - | - |
Технические характеристики сменных модулей OTDR GammaXM
| Тип измеряемого волокна | Одномодовое (SMF) | |||||
| Тип оптических разъемов | FC/UPC | |||||
| Вносимое затухание для сквозного канала | менее 1дБ | |||||
| Изоляция между сквозным каналом и OTDR | не менее 50дБ | |||||
| Модуль | 1310 LF | 1625 LF | 1625 LF-L | 1550 DF | 1550 DF-L | 1310 DF |
| Длина волны OTDR, нм | 1310±15 | 1625±15 | 1625±15 | 1550±15 | 1550±15 | 1310±15 |
| Динамический диапазон, дБ | 35 | 33 | 35 | 34 | 36 | 36 |
| Мертвая зона по затуханию, м | 9 | |||||
| Мертвая зона по событиям, м | 4 | |||||
| Длительность импульса, нс | 16 - 20 000 | |||||
| Диапазоны расстояний, км | 2.5; 5; 10; 25; 50; 100; 200 | |||||
| Дискретность отображения затухания, дБ | 0.001 | |||||
| Максимальное число точек | 65000 | |||||
| Минимальная дискретность по расстоянию | 20см | |||||
| Питание | ~220В, макс 120Вт | |||||
| Габариты / Масса | 485 х 235 х 90 мм / 6 кг | |||||
