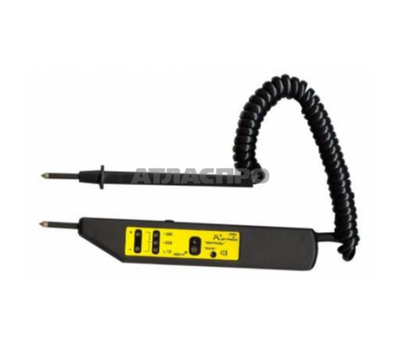

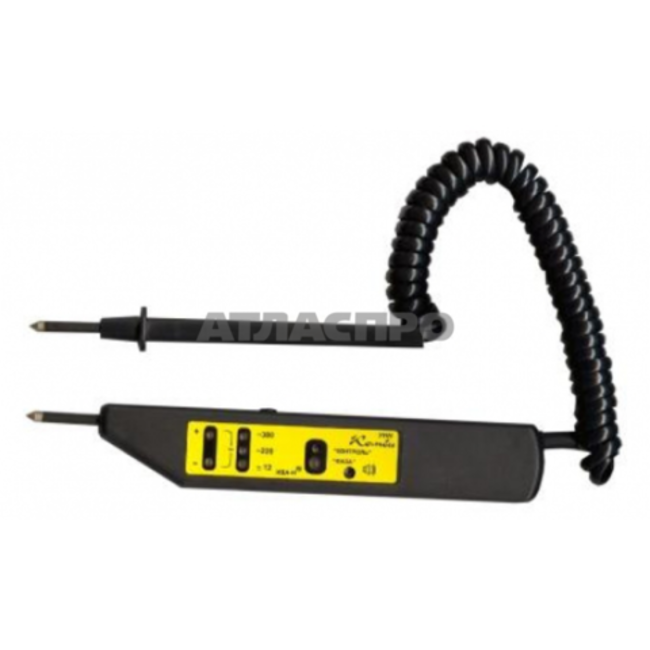

Указатель напряжения УНН Комби

Назначение и область применения

УНН Комби со звуковой и световой индикацией используется для контроля напряжения в цепях постоянного тока до 500 В и переменного тока частотой 50 Гц до 380 В при работе в электроустановках. Указатель также применяется для определения фазных проводов в сетях 380/220 В и 220/127 В и для проверки целостности электрической цепи, определения рода тока и полярности постоянного напряжения.

Функциональные возможности

• определение фазного и нулевого проводов;
• оценка уровня переменного напряжения (12, 220, 380 В);
• определение наличия и полярности постоянного напряжения;
• проверка целостности (“прозвонку”) электрической цепи, проверку диодов.

УНН Комби не имеет переключателей режимов работы, оснащён устройством самоконтроля работоспособности. При отсутствии элемента питания УНН Комби сохраняет функции проверки наличия напряжения, определения рода тока, нахождения фазного провода.

Наличие и уровень напряжения или его отсутствие с помощью УНН-Комби определяется по свечению индикаторов уровня напряжения “~12 В”, “~220 В”, “~380 В” и звуковой сигнализации. При отсутствии напряжения ни один из индикаторов уровня не горит.

Индикаторы, обозначенные знаками “+” и “–“, позволяют определить род тока и полярность постоянного напряжения.

Одновременное свечение обоих индикаторов указывает на наличие переменного напряжения.

При использовании указателя УНН Комби в качестве однополюсного для определения фазных и нулевого проводов в цепи переменного тока, контактный наконечник указателя должен касаться контролируемого провода. Свечение соответствующих индикаторов и звуковая сигнализация указывают на наличие потенциала более чем на 90 В отличающегося от потенциала “земли”.

При “прозвонке” электрической цепи в случае наличия гальванической связи (целостности) срабатывают световой и звуковой индикаторы.

Технические характеристики
