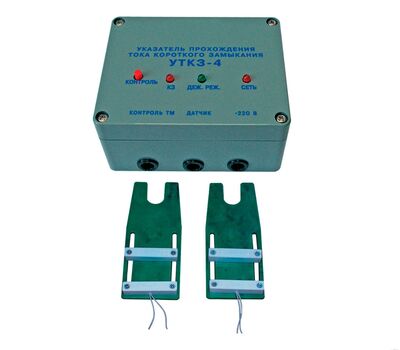

Указатель прохождения тока короткого замыкания УТКЗ-4

Указатель прохождения тока короткого замыкания УТКЗ-4 предназначен для запоминания информации о прохождении тока короткого замыкания в электрических сетях напряжением 6-10 кВ. Переход в «режим КЗ» (срабатывание УТКЗ) происходит при выполнении 2-х условий:

— замыкание контактов герконовых датчиков под воздействием магнитного поля, возникающего при протекании тока короткого замыкания в одной из фаз контролируемой линии;
— отключение питания УТКЗ, которое осуществляется от обслуживаемого присоединения. Режим УТКЗ при отсутствии питания можно определить нажатием кнопки «Контроль», при этом «режиму КЗ» соответствует свечение красного светодиода «КЗ», а «дежурному режиму» — зеленого светодиода «ДЕЖ. РЕЖ».

Технические характеристики*

1. Коммутируемое напряжение на клеммах «КОНТРОЛЬ ТМ» не более, В 250 переменного, 220 постоянного
2. Ток, коммутируемый через клеммы «КОНТРОЛЬ ТМ» не более, А 1,0
3. Мощность, коммутируемая через клеммы «КОНТРОЛЬ ТМ» не более, Вт (ВА) 30 (62,5)
4. Напряжение между клеммами «ДАТЧИК» и защитной землей фазное напряжением сети 220 В
5. Время подготовки к срабатыванию после подачи питающего напряжения на УТКЗ, не более, мс 10
6. Время срабатывания УТКЗ, не более, мс 10
7. Время сохранения работоспособности (возможности срабатывания) после отключения питающего напряжения, не менее, с 5
8. Время срабатывания УТКЗ при включении на КЗ не более, мс 10 (при напряжении питания не менее 30 В)
9. Время перехода в «Дежурный режим» при включении питания после устранения КЗ, не менее, с 25
10. Время перехода в «Дежурный режим» при срабатывании УТКЗ в случае, если питание не отключилось, не более, с 5
11. Питание УТКЗ осуществляется от присоединения, которое он обслуживает диапазон напряжения питания 80 – 264 В от сети переменного тока частотой (50±1) Гц
12. Мощность, потребляемая УТКЗ от сети питания, не более, ВА 2
13. Положение контактов на клеммах «КОНТРОЛЬ ТМ» относительно контакта «COM»
— любое перед введением в эксплуатацию (исходное состояние);
— замкнутое «NC», разомкнутое «NO» после подключения сети питания по окончании времени подготовки УТКЗ к работе (дежурный режим);
— разомкнутое «NC», замкнутое «NO» после срабатывания УТКЗ (режим КЗ);
14. Сигнализация о состоянии УТКЗ при нажатии кнопки «КОНТРОЛЬ»
— зеленый светодиод «ДЕЖ РЕЖ.» дежурный режим;
— красный светодиод «КЗ» режим короткого замыкания
15. Время непрерывной работы УТКЗ в рабочих условиях не ограничено
16. Масса, кг 0,35
17.Габаритные размеры, мм
— УТКЗ-4 115 х 92 х 55;
— Датчик тока 160 х 65 х 22;
— Толщина пластины датчика тока 2,0.
19. Условия эксплуатации:
— температура окружающего воздуха от -30oС до +45oС
— относительная влажность воздуха до 90% при 30oС
— атмосферное давление 60-106,7 кПа (460-800 мм рт. ст.)

*Производитель оставляет за собой право изменять технические характеристики в рамках НТД без уведомления или по требованию Заказчика.

Комплект поставки:

1. Указатель прохождения тока короткого замыкания УТКЗ-4 — 1 шт
2. Пластина датчика тока — 2 шт
3. Датчик ИО102-2 (геркон и магнит) — 2 шт
4. Зажим винтовой 1,0 - 2,5 мм2 — 4 шт
5. Уплотнитель корпуса — 1 шт
6. Винт М4х20 — 4 шт
7. Гайка М4 — 4 шт
8. Шайба ⌀4 — 4 шт
9. Винт М3х20 — 8 шт
10. Гайка М3 — 8 шт
11. Шайба ⌀3 увеличенная — 8 шт
12. Руководство по эксплуатации — 1 шт
13. Упаковка — 1 шт
