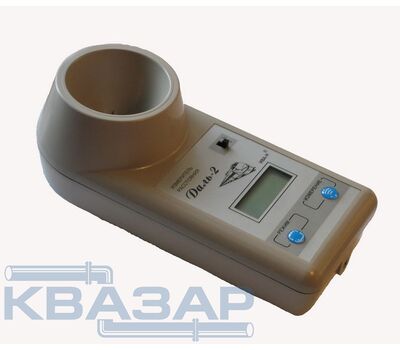

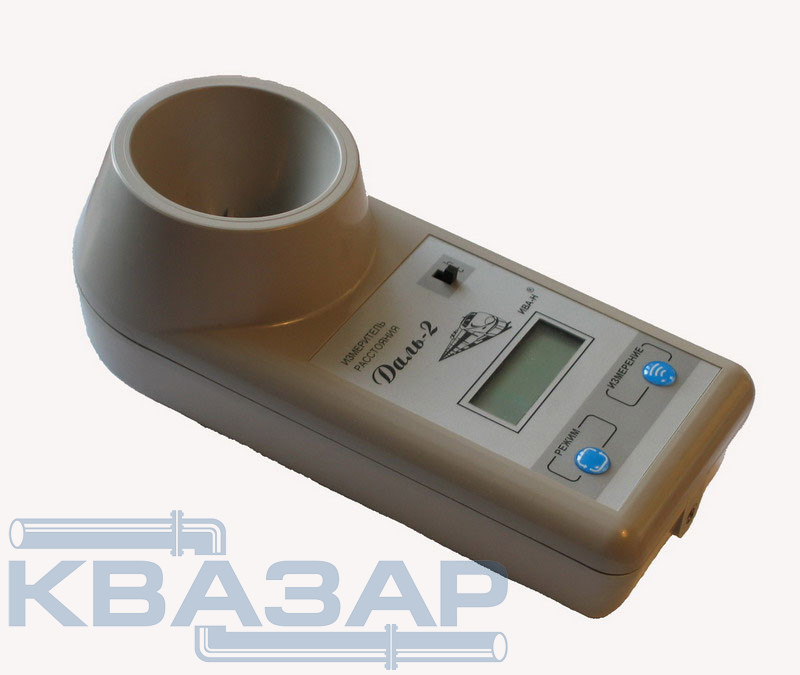

Ультразвуковой измеритель расстояния Даль-2 для железных дорог

Ультразвуковой цифровой прибор "Даль-2" (измеритель расстояния) позволяет без приближения к токоведущим частям и без снятия напряжения с контактной железнодорожной сети определять высоту контактного провода (габарит контактного провода) относительно плоскости головок рельсов и боковое смещение его относительно геометрической оси железнодорожного пути.

Ультразвуковой цифровой прибор "Даль-2" разработан на базе ультразвукового измерителя расстояний ЛЭП "Даль" для применения на железной дороге.

При необходимости прибором "Даль-2" можно поочередно измерить расстояния до двух или трех проводов, расположенных друг над другом, что дает возможность рассчитать расстояния между ними.

Применение прибора "Даль-2" возможно в железнодорожном и городском транспорте, энергетике, связи, а также в других отраслях промышленности. Прибор "Даль-2" позволяет производить измерения расстояний (вертикальный габарит) до трех проводов воздушных линий электропередачи, подвесных кабельных линий, линий связи. Зная особенности прибора, с его помощью можно определять высоту пролетов мостов, путепроводов, и других переходов через магистрали.

Особенности применения на контактной железнодорожной сети:

1. для измерения высоты контактного провода прибор "Даль-2" следует положить на головку рельса;
2. чтобы определить боковое смещение контактного провода, необходимо провести два измерения расстояния до контактного провода в точках, расположенных по одной линии на параллельно пролегающих рельсах. После этого прибор автоматически осуществляет расчёты и выводит значение бокового смещения контактного провода на цифровой дисплей;
3. прибор "Даль-2" позволяет с высокой точностью определять параметры статического расположения контактного провода не только у опоры, но и в любых точках железнодорожного пути;
4. измеритель расстояния следует расположить под проводами так, чтобы посторонние предметы (здания, деревья) и сам измеряющий не попали в сектор излучения;
5. во время измерения прибор «Даль-2» излучает ультразвуковые волны (сигнал конусообразной формы), которые распространяются в воздухе и, достигнув провода, отражаются в сторону прибора. По скорости прихода волны определяется расстояние от земли до ее нижнего провода (габарит провода);
6. скорость распространения ультразвуковых волн зависит от температуры окружающего воздуха. Для устранения зависимости показаний от температуры в приборе предусмотрена температурная коррекция результатов измерения;
7. в условиях сильной влажности (туман, после дождя и т.п.) максимально измеряемое прибором расстояние может уменьшиться. Это не является неисправностью и обусловлено особенностью распространения ультразвуковых волн в воздушной среде;
8. в приборе "Даль-2" предусмотрено запоминание результатов измерений и возможен их поочередный многократный просмотр. Также осуществляется справочная индикация температуры окружающего воздуха и напряжения внутреннего источника питания;
9. отключение прибора - автоматическое.

Технические характеристики
