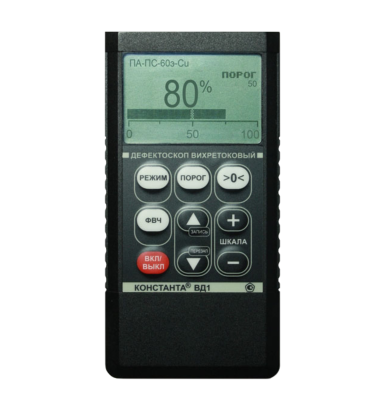

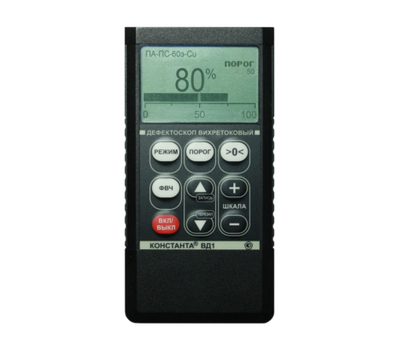

Вихретоковый дефектоскоп Константа ВД1 для контроля паяных соединений

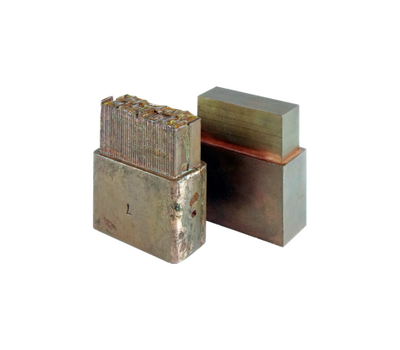

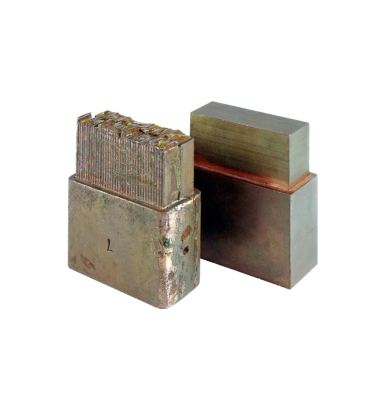

Малогабаритный цифровой прибор "Константа ВД1" предназначен для оценки качества паяных соединений обмоток статоров турбо- и гидрогенераторов. Предназначен для обнаружения дефектов паянного соединения, ориентированных в плоскости перпендикулярной плоскости установки преобразователя.
Отличительные особенности:
- экранированный чувствительный элемент (нет влияния деталей контролируемого изделия, расположенных рядом);
- типы обнаруживаемых дефектов: непропай, пустоты, скопление шлака и загрязнений в припое соединения, несоответствие электропроводности мате-риала спаиваемых проводников образцу;

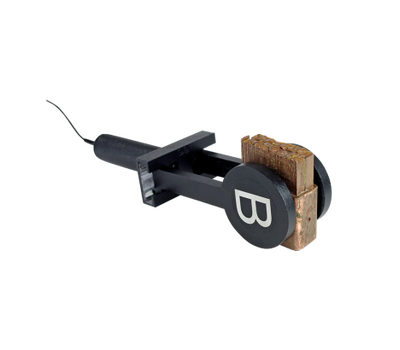

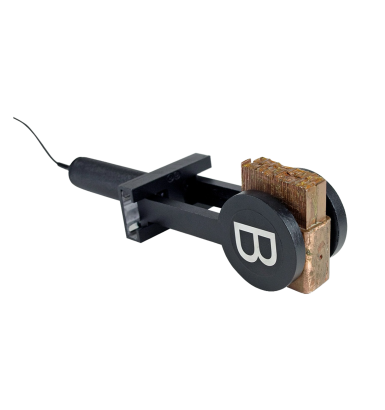

- преобразователи экранного типа (с одной стороны преобразователя – обмотка возбуждения, с другой – приемная обмотка) способны обнаруживать как поверхностные дефекты, так и дефекты, располагающиеся в толще соединения;

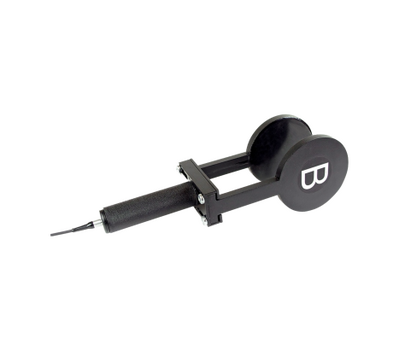

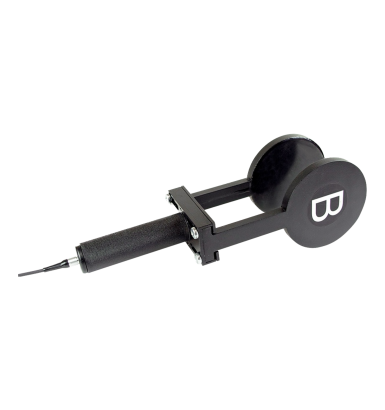

- два типоразмера преобразователей с регулировкой расстояния между катушками, для контроля соединений различного размера;
- возможность подключения преобразователей иных конструкций и типоразмеров для решения широкого круга задач;
- удобная калибровка прибора и индикация результата контроля в процентах;
- звуковая индикация недопустимого уровня дефекта;
- высокая чувствительность преобразователей обеспечивается встроенной в них электроникой;
- возможность сохранения результатов контроля в памяти прибора с последующей передачей в ПК по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «Constanta-DATA».
Технические характеристики
| 1. | Индикация | графический LCD индикатор с отображением в цифровом виде уровня сигнала и порога срабатывания сигнализации |
| звуковая сигнализация в корпусе прибора и через подключаемые наушники | ||
| 2. | Число ячеек памяти результатов контроля | 999 с возможностью разбивки на 99 групп |
| 3. | Диапазон рабочих температур | 0 … +50°С |
| 4. | Питание (аккумуляторы или батареи Alkaline) | 2 шт., тип ААА |
| 5. | Время непрерывной работы | 10 часов |
| 6. | Габаритные размеры блока обработки информации | 120х60х25 мм |
| 7. | Масса | 0,15 кг |
Технические характеристики преобразователей
| Тип преобразователя | ПЭ-12 | ПЭ-18 | ПЭ-25 | ПЭ-35 | ПЭ-50 | ПЭ-72 | ПЭ-100 | ПА-ПС-60э-Cu | ПА-ПС-100э-Cu |
| Минимальная толщина ОК | 2 мм | 3 мм | 4 мм | 6 мм | 10 мм | 15 мм | 20 мм | 20 мм | 20 мм |
| Максимальная толщина ОК | 13 мм | 15 мм | 21 мм | 30 мм | 42 мм | 60 мм | 90 мм | 45 мм | 65 мм |
| Минимальная длина и ширина ОК | 6 мм | 9 мм | 12 мм | 17 мм | 25 мм | 36 мм | 50 мм | 36 мм | 50 мм |
| Максимальная длина и ширина зоны контроля ОК | 12 мм | 18 мм | 25 мм | 35 мм | 50 мм | 72 мм | 100 мм | 72 мм | 100 мм |
| Диапазон установки расстояния между катушками преобразователя, мм | 2...15 | 4...22 | 5…28 | 7…37 | 11…52 | 17…74 | 22…103 | 25…65 | 25…65 |
| Частота тока возбуждения | 320 Гц | 160 Гц | 80 Гц | 40 Гц | 20 Гц | 10 Гц | 5 Гц | 50 Гц | 50 Гц |
| Габаритные размеры, мм | 220х45х30 | 226х52х30 | 233х60х30 | 305х80х70 | 320х80х70 | 340х100х72 | 370х130х100 | 310х90х80 | 330х90х110 |
| Масса | 0,2 кг | 0,25 кг | 0,3 кг | 0,5 кг | 1 кг | 1,5 кг | 2 кг | 1 кг | 1,5 кг |
