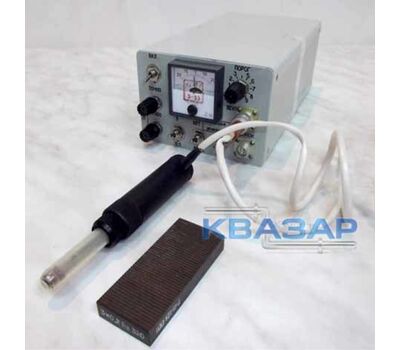

Вихретоковый дефектоскоп ВД-12НФ
Обнаружение поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной (минимальный радиус кривизны 10мм) поверхностью, преимущественно в изделиях железнодорожного подвижного состава, как например: диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др.
Расчитан на применение в условиях депо и ремонтных заводов.
Может применяться в различных отраслях промышленности.
Отличительные особенности:
- контроль необработанных литых деталей с шероховатостью поверхности Rz320;
- простота и надежность в эксплуатации;
- световая и звуковая сигнализации при обнаружении дефекта;
- метрологическое обеспечение по стандартному образцу;
- оценка степени опасности (глубины) дефекта.
Порог чувствительности дефектоскопа
| Порог чувствительности, мм | ||
| При шероховатости поверхности, не более | R.1.25 | R2 320 |
| Дефект поверхностный протяженный искусственный | ||
| Глубина ИД | 0,5+0,1 | 3,0±0,1 |
| Ширина ИД | 0,05...0,15 | 0,1...0,3 |
| Дефект в зоне с радиусом кривизны 10 мм и на расстоянии от края изделия | ||
| Глубина ИД | 0,75±0,1 | 4,5±0,5 |
| Ширина ИД | 0,05...0,15 | 0,1...0,3 |
Технические характеристики
Выявление дефектов обеспечивается, если угол отклонения преобразователя от нормали к контролируемой поверхности не более (30 ± 5)°.
Режимы отстройки от влияющих факторов:
- в статическом режиме работы ручной;
- в динамическом режиме работы ручной и автоматический.
Скорость сканирования изделия, м/с — 0,02...0,1.
Частота тока возбуждения преобразователя, кгц — 56...72.
Время установления рабочего режима, мин., не более — 1.
Электропитание: сеть 220В, 50Гц; 6 шт элементов «Крона» 6LR61.
Продолжительность прерывистой работы 12 часов в сутки, с перерывом в 1 час через каждые 4 часа.
Продолжительность непрерывной работы не менее 8 часов.
Потребляемая мощность при питании от сети 220В, 50 Гц не более 4 ВА.
Время работы от автономного источника без его смены и перезаряда в режиме работы без запоминания не менее 130 ч.
Габаритные размеры, мм:
электронного блока (дхшхв) 230х75х180;
преобразователей (диаметр х длина): 20х125.
Диапазон рабочих температур,°с — от -10 до +40.
Степень защиты от проникновения твердых тел и воды ip30.
Масса, кг, не более: электронного блока (с элементами питания) 1,6.
| № | Наименование | Значение |
|---|---|---|
| 1 | Вид дефектоскопа |
вихретоковый
|
| 2 | Область применения |
|
| 3 | Объект контроля |
|
| 4 | Тип питания |
|
