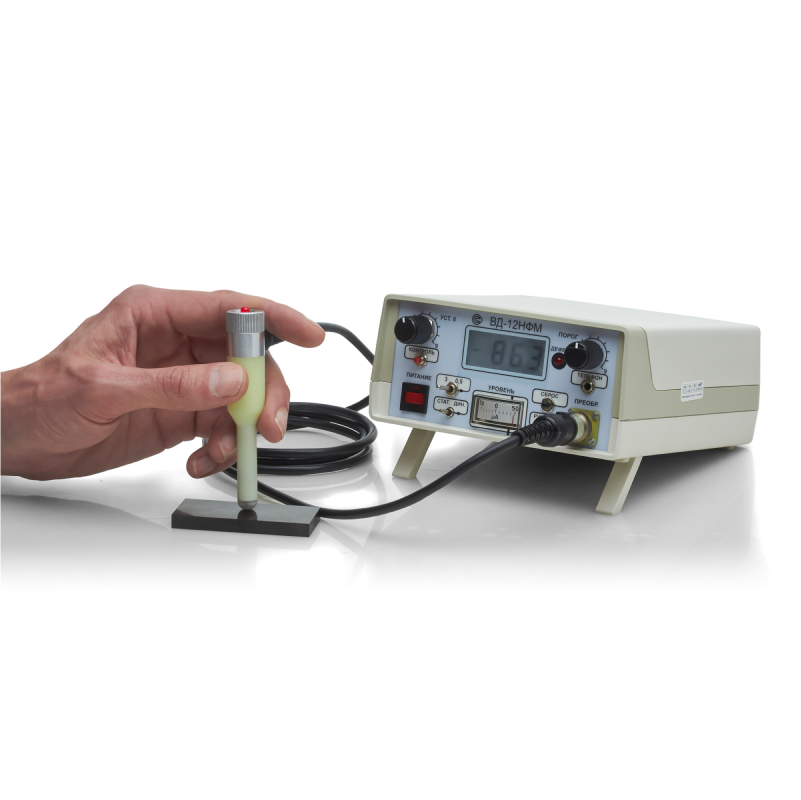

Вихретоковый дефектоскоп ВД-12НФМ
Описание
Вихретоковый дефектоскоп ВД-12НФМ позволяет обнаруживать поверхностные дефекты сплошности (трещины) в изделиях из ферромагнитных и немагнитных сталей и сплавов. Не требует контакта с поверхностью детали, поэтому может выявлять дефекты через покрытия, слои окислов и загрязнений. Допускается контроль изделий сложной формы, криволинейных или грубых поверхностей. Возможно применение дефектоскопа ВД-12НФМ для обнаружения поверхностных трещин в металле, в том числе продольных и поперечных трещин сварных швов, на различных предприятиях транспорта, машиностроения и сельского хозяйства, а также в строительстве.
Нормативными документами РЖД прибор ВД-12НФМ рекомендован для использования в локомотивных депо при проведении неразрушающего контроля деталей подвижного состава: дисков вагонных колёс, корпусов автосцепок, боковых рам тележек, надрессорных и соединительных балок, рессор, упорных колец буксовых узлов.
Вихретоковый дефектоскоп ВД-12НФМ применяется на предприятиях нефтегазодобычи для контроля качества насосно-компрессорных труб, насосных штанг, магистральных газопроводов.
Поставляется в комплекте с двумя преобразователями для контроля изделий из металлов и сплавов в различных условиях.
Применение
- нефтяная и газовая промышленность
- атомная энергетика
- машиностроение
- железнодорожный транспорт
- строительство и ЖКХ
- оборонно-промышленный комплекс (ОПК)
- сельское хозяйство
Особенности
- обнаружение дефектов в изделиях из ферромагнитных и немагнитных сталей и сплавов
- не требуется контакта с поверхностью детали (выявление дефектов через покрытия, слои окислов и загрязнений)
- возможность определить местоположение, а также оценить размер и глубину поверхностной трещины.
- контроль изделий сложной формы, криволинейных или грубых поверхностей
- рекомендация использования нормативными документами РЖД
- предназначен для работы как в лабораторных, так и цеховых условиях депо, ремонтных заводов (эффективная система подавления индустриальных помех)
- возможность ручной отстройки от внешних воздействий и влияющих факторов.
- световая и звуковая сигнализация при обнаружении дефекта
- поставляется в комплекте с двумя преобразователями
- широкое применение в различных отраслях промышленности
Характеристики
Материал образца | Порог чувствительности, мм | |
|
Ферромагнитный | При шероховатости поверхности контроля не более |
Ra 1,25 Rz 320 |
Глубина ИД | 0,5±0,05 3,0±0,1 | |
Ширина ИД | 0,05…0,15 0,05…0,3 | |
|
Немагнитный | При шероховатости поверхности контроля не более |
Ra 1,25 Rz 160 |
Глубина ИД | 0,5±0,05 1,5±0,1 | |
Ширина ИД | 0,05…0,15 0,05…0,15 |
Выявление дефектов обеспечивается при следующих условиях:
- радиус положительной кривизны контролируемой поверхности не менее 10 мм
- угол отклонения преобразователя от нормали к контролируемой поверхности не более 30 град
- минимальное расстояние от края контролируемого изделия до центра преобразователя, мм, не мене:
- для преобразователя Иа5.125.002 – 4;
- для преобразователя Иа5.125.006 – 1;
- для преобразователя Иа5.125.006-01 – 1.
* Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе) при шероховатости поверхности не более Ra 1,25 и максимальном зазоре до 0,2 мм-0,3+/-0,05мм.
Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается выявление дефектов, до:
Материал изделия | Максимальный рабочий зазор, для преобразователя |
Иа5.125.006 тип 1 Иа5.125.002 тип 2 Иа5.125.006-01 тип 3 | |
Ферромагнитный | 0,5 мм 3 мм - |
Немагнитный | - - 0,2 мм |
Электропитание | автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавливается по отдельному заказу) |
Время установления рабочего режима не более | 1 мин. |
Продолжительность непрерывной работы | 8 ч |
Диапазон рабочих температур | от -100С до +400С |
Относительная влажность при температуре +250 C | 80% |
Габаритные размеры:
|
190 мм х150 мм х70 мм Иа5.125.002 - 20 мм x 105 мм Иа5.125.006 (с защитным колпачком) - 20 мм x 130 мм |
Масса электронного блока (с элементами питания) | 0,9 кг |
| № | Наименование | Значение |
|---|---|---|
| 1 | Вид дефектоскопа |
вихретоковый
|
| 2 | Область применения |
|
| 3 | Объект контроля |
|
| 4 | Тип питания |
|
