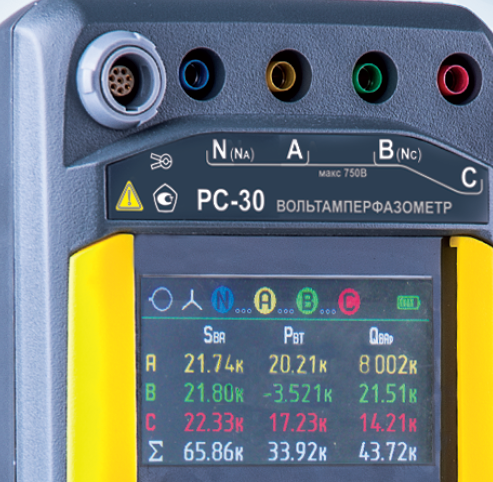

Вольтамперфазометр РС-30

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети.

Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях. Клещи ПТИР-3000, входящие в базовый комплект, позволяют производить измерение тока от 1 А до 3000 А. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

Особенности:

• возможность регистрации событий;
• автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
• при выключении, сохранение, а при включении восстановление настроек последнего измерения;
• время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
• настройка отключения индикации и прибора при длительном неиспользовании;
• ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
• сумка, позволяющая не доставать прибор при проведении измерений;
• цветной жидкокристаллический дисплей;
• индикация состояния внутреннего источника питания;
• система защиты аккумулятора от перезаряда;
• защита от неправильного включения;
• высокая помехоустойчивость;
• память на 10000 измерений, режим регистратора;

Функциональные возможности:

• измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная);
• измерения действующих значений переменного напряжения и тока;
• измерения напряжения постоянного тока;
• измерений активной, реактивной, полной мощности и коэффициента мощности;
• измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
• измерения частоты напряжения и силы переменного тока;
• показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
• индикации порядка чередования фаз.

Технические характеристики
