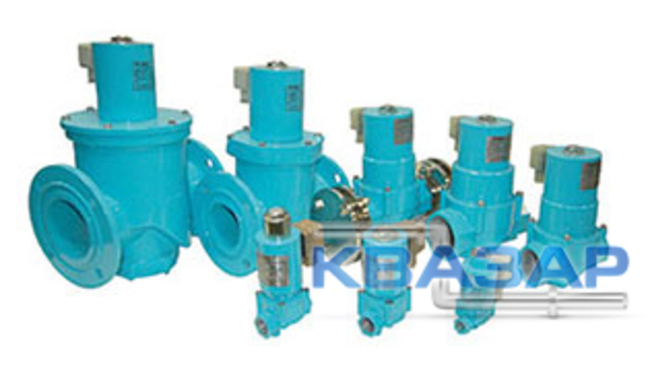

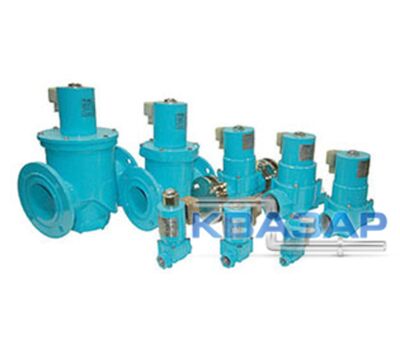

Электромагнитный клапан газовый КГЭЗ
Клапаны электромагнитные типа КГЭЗ предназначены для использования в системах дистанционного автоматического управления газогорелочных устройств, бытовых отопительных установок и технологических трубопроводных системах управления потоками природного, сжиженного, а также других, не содержащих механических примесей, газов, воздуха в качестве запорно-регулирующего органа.
Клапан электромагнитный представляет собой двухходовый нормально открытый или нормально закрытый, без разгружения или с разгружением затвора при помощи обводного отверстия клапан, оснащенный двухобмоточным при питании переменным током напряжением 220 В или однообмоточным при питании постоянным током напряжением 24 В или 2,4 В форсированным электромагнитным приводом.
Рабочая среда клапана — воздух, природный и бытовой газы (ГОСТ 5542-87), сжиженный газ (ГОСТ 20448-90), другие газы, не содержащие механических примесей.
В зависимости от исполнения присоединение клапана к трубопроводу может быть муфтовое или фланцевое с регулятором расхода или без. Степень защиты электрической части клапанов — IP65 по ГОСТ14254-96.
В закрытом состоянии клапан обеспечивает герметичность затвора класса А по ГОСТ 9544-93 во всем диапазоне рабочего давления.
Положение клапана на трубопроводе вертикальное с отклонением от вертикали ±15°.
Клапан электромагнитный сохраняет свои параметры в пределах установленных норм в процессе и после воздействия следующих внешних климатических факторов:
- повышенная температура рабочей среды: 50°С;
- пониженная температура рабочей среды минус: 30°С;
- повышенная температура окружающей среды: 60°С;
- пониженная температура окружающей среды минус: 15°С;
- повышенная относительная влажность при температуре 35°С: 95%.
Технические характеристики КГЭЗ-10-100-220-М, КГЭЗ-10-100-24-М
| Наименование параметра | Тип клапана и напряжение питания | |
| КГЭЗ ~220 | КГЭЗ =24 В | |
| Механические характеристики клапана | ||
| Диапазон давлений рабочей среды, кПа | 0...100 | |
| Время открывания, не более, с | 1 | |
| Время закрывания, не более, с | 1 | |
| Электрические характеристики электромагнита клапана | ||
| Напряжение сети (действующее значение), В | 220+10%, ?15% | 24±25% |
| Частота сети, Гц | 50±5 | - |
| Сопротивление пусковой секции электромагнита, Ом | 700±35 | 5,5±1 |
| Сопротивление удерживающей секции электромагнита, кОм | 3,7±0,4 | - |
| Средняя активная мощность при включении, не более, Вт | 90 | 70 |
| Средняя активная мощность при удержании, не более, Вт | 11 | 7 |
| Характеристики работоспособности электромагнита клапана | ||
| Развиваемое при включении на магнитной системе клапана усилие при минимальном напряжении питания, не менее, Н | 40 | 65 |
| Частота включения, не более, цикл/час | 1000 | |
| Режим работы (ПВ, %) | 100 | |
Технические характеристики КГЭЗ-20-100-220-М, КГЭЗ-20-100-24-М и КГЭЗ-20-10-2,4-М
| Наименование параметра | Тип клапана и напряжение питания | |||
| КГЭЗ ~220 | КГЭЗ =24 В | КГЭЗ =2,4 В | ||
| Механические характеристики клапана | ||||
| Диапазон давлений рабочей среды, кПа | 0…100 | 0…10 | ||
| Время открывания, не более, с | 1 | |||
| Время закрывания, не более, с | 1 | |||
| Электрические характеристики электромагнита клапана | ||||
| Напряжение сети (действующее значение), В | 220+10, ?15% | 24±25% | 2,4±15% | |
| Частота сети, Гц | 50±5 | 50±5 | - | |
| Сопротивление пусковой секции электромагнита, Ом | 700±35 | 4,4±1 | 1±0,2 | |
| Сопротивление удерживающей секции электромагнита, кОм | 3,5±0,4 | - | ||
| Средняя активная мощность при включении, не более, Вт | 115 | 50 | 4 | |
| Средняя активная мощность при удержании, не более, Вт | 12 | 5 | 0,3 | |
| Характеристики работоспособности электромагнита клапана | ||||
| Развиваемое при включении на магнитной системе клапана усилие при минимальном напряжении питания, не менее, Н | 70 | 95 | 12 | |
| Частота включения, не более, цикл/час | 1000 | |||
| Режим работы (ПВ, %) | 100 | |||
Технические характеристики КГЭ3-50-100-220-М(Ф), КГЭ3-50-100-24-М(Ф), КГЭ3-65-100-220-М(Ф) и КГЭ3-65-100-24-М(Ф)
| Наименование параметра | Тип клапана и напряжение питания | ||||
| КГЭЗ-50 ~220 В | КГЭЗ-65 ~220 В | КГЭЗ-50 =24 В | КГЭЗ-65 =24 В | ||
| Механические характеристики клапана | |||||
| Диапазон давлений рабочей среды, кПа | 0…100 | ||||
| Время открывания, не более, с | 1 | ||||
| Время закрывания, не более, с | 1 | ||||
| Электрические характеристики электромагнита клапана | |||||
| Напряжение сети (действующее значение), В | 220+10%, ?15% | 24±25% | |||
| Сопротивление пусковой секции электромагнита, Ом | 500±35 | 4,4±1 | |||
| Сопротивление удерживающей секции электромагнита, кОм | 2,0±0,4 | - | |||
| Средняя активная мощность при включении, не более, Вт | 130 | 120 | |||
| Средняя активная мощность при удержании, не более, Вт | 20 | 10 | |||
| Характеристики работоспособности электромагнита клапана | |||||
| Развиваемое при включении на магнитной системе клапана усилие при минимальном напряжении питания, не менее, Н | 240 | 200 | |||
| Частота включения, не более, цикл/час | 1000 | ||||
| Режим работы (ПВ, %) | 100 | ||||
Технические характеристики КГЭ3-100-100-220-Ф, КГЭ3-100-100-24-Ф, КГЭ3-80-100-220-Ф и КГЭ3-80-100-24-Ф
| Наименование параметра | Тип клапана и напряжение питания | ||||
| КГЭЗ-80 ~220 В | КГЭЗ-100 ~220 В | КГЭЗ-80 =24 В | КГЭЗ-100 =24 В | ||
| Механические характеристики клапана | |||||
| Диапазон давлений рабочей среды, кПа | 0…100 | ||||
| Время открывания, не более, с | 1 | ||||
| Время закрывания, не более, с | 1 | ||||
| Электрические характеристики электромагнита клапана | |||||
| Напряжение сети (действующее значение), В | 220+10%, ?15% | 24±25% | |||
| Сопротивление пусковой секции электромагнита, Ом | 240±15 | 2,3±0,6 | |||
| Сопротивление удерживающей секции электромагнита, кОм | 1,1±0,2 | - | |||
| Средняя активная мощность при включении, не более, Вт | 280 | 250 | |||
| Средняя активная мощность при удержании, не более, Вт | 40 | 20 | |||
| Характеристики работоспособности электромагнита клапана | |||||
| Развиваемое при включении на магнитной системе клапана усилие при минимальном напряжении питания, не менее, Н | 530 | 430 | |||
| Частота включения, не более, цикл/час | 1000 | ||||
| Режим работы (ПВ, %) | 100 | ||||
