Трассоискатель Тропа-2

Трассоискатель «Тропа-2» предназначен для поиска оси трубопровода, определения направления и глубины его залегания. Прибор может работать в режиме металлоискателя для поиска крупных стальных объектов ( крышки люков колодцев, гидранты и т. п.).

Комплект приборов «Тропа-2» используется для оценки состояния изоляционного покрытия, определения направления и глубины залегания трубопровода.

Принцип действия комплекта приборов основан на измерении отношения уровней магнитных полей, порождаемых двумя встречными токами от генераторов, включенных на краях обследуемого участка трубопровода (метод запатентован). В отличии от традиционных способов магнитных измерений, реализуемых, как в импортной, так и в отечественной аппаратуре, данный способ позволяет на порядок повысить точность измерений затухания токов на участках трубопроводов с хорошей изоляцией, на новых, и глубоко заложенных трубопроводах (свыше 10 м). Таким образом можно избежать ложной, заниженной оценки состояния изоляции трубопроводов.

По величине затухания токов, с учетом диаметра трубопровода, определяется интегральная величина сопротивления изоляционного покрытия, отнесенная к квадратному метру поверхности трубопровода. По данной величине, на основании ВРД 39-1.10-026-2001, определяется состояние изоляционного покрытия. С высокой точностью локализуется место дефекта изоляции.

Технические характеристики

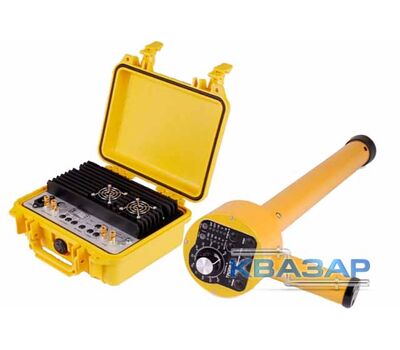

В комплект входят:

1) Локатор "Тропа 2" - 1 шт.,
2) Генератор "Тропа 2" - 1 шт.,
3) Футляр для локатора - 1 шт.,
4) Стереотелефоны - 1 шт.,
5) Зарядное устройство - 1 шт.,
6) Элементы питания - 1 компл.,
7) Комплект кабелей для подключения генератора,
8) Руководство по эксплуатации.
